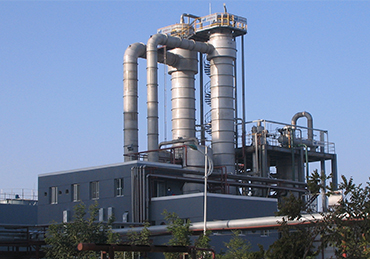

MVR을 이용한 농축시스템
MVR은 외부 동력을 받아 증발기에서 증발된 증기를 기계적으로 압축하여 증기의 온도를 높여 주는 장치로 폐증기를 재생하여 재이용하는 시스템입니다.
TVR을 이용한 농축시스템
TVR은 축소-확관 노즐을 가진 장치로 증발기에서 증발된 증기의 온도와 압력을 상승시켜 재이용하는 시스템입니다.
다중효용 농축시스템
MVR, TVR과 같은 압축 장치를 사용하지 않고 증발기에서 증발된 증기를 순차적으로 다음 증발기가 열원으로 사용하는 시스템입니다.
결정시스템
강제순환형 결정관
OSOLO형 결정관 1
OSOLO형 결정관 2
액상에서 농도를 높이는 과정을 통하여 고체 결정을 형성시키는 시스템으로서 TVR, MVR 과 접목할 수 있어 에너지 절감 효과를 얻을 수 있습니다.
농축설비 형식별 스팀효율 사례 비교
다중효용 방식
다중효용 + TVR
다중효용 + MVR
| 다중효용방식 | 다중효용+TVR | 다중효용+MVR | |
|---|---|---|---|
| 이론스팀효율 | 5 kg / 1 kg = 5 | 6 kg / 1 kg = 6 | 100kg / 1kg = 100 |
| 실제스팀효율 | 4.3 ~ 4.4 | 6.1 ~ 6.2 | 85.7 |
| TYPE | 5-Effect Evaporator |
5-Effect Evaporator With TVR |
2 Serial Evaporator With MVR |
| CUSTOMER | A | A | C |
| CAPA | 60T/h Water 13.9T/h Steam |
60T/h Water 9.7T/h Steam |
60T/h Water 0.7/h Steam |
